概述

通过构建一套基于 WebSocket 的中继架构，实现前端浏览器与设备端 VNC 服务的无缝对接。方案的核心价值在于利用 MQTT 进行跨网段的信令控制，结合 Redis 进行连接状态的异步流转管理，最终通过 WebSocket 中继服务透传 RFB（Remote Framebuffer）原始字节流，使前端能够借助 noVNC 直接渲染设备桌面，实现低延迟、高可用的远程桌面访问体验。更方便地管理设备，监控设备。

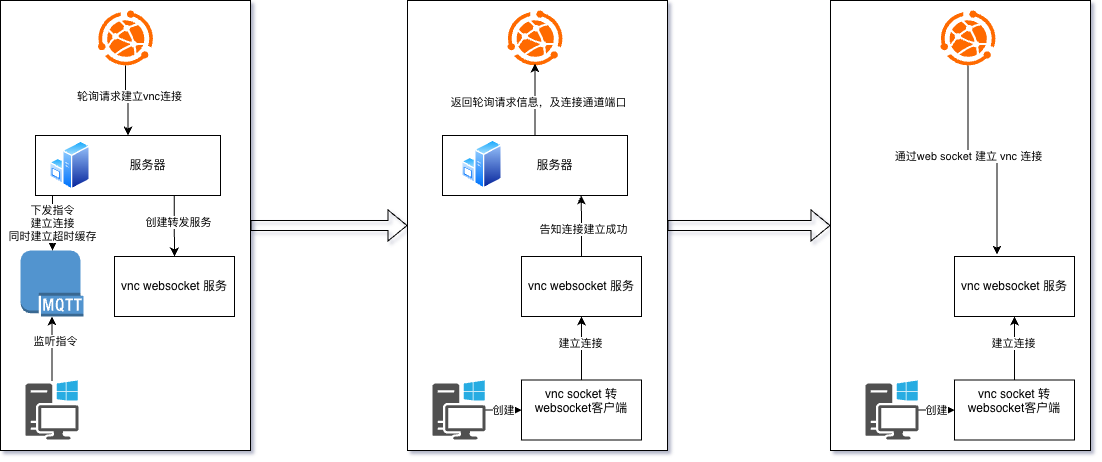

整体架构

系统主要由以下六个核心角色协同工作，构成完整的信令与数据链路：

• 前端 (Frontend)：用户交互入口，负责发起连接请求、状态轮询以及通过 noVNC 渲染远程桌面。
• 后端 (Backend)：业务逻辑中心，负责会话管理、信令下发及状态流转控制。
• WebSocket 中转服务 (WS Relay)：数据通道枢纽，负责将前端与设备端的 WebSocket 连接进行绑定，并双向透传 RFB 原始字节流。
• MQTT Broker：信令总线，负责将后端的连接指令可靠地推送到设备端。
• Redis：状态缓存中心，用于记录会话创建状态（如 WAITING、AGENT_READY）及超时控制，解耦前后端状态同步。
• 设备端 Agent：部署在目标设备上的守护进程，负责监听 MQTT 指令、连接本地 VNC 端口（5900）并作为 WebSocket Client 接入中继服务。



第一阶段：连接建立与信令下发

此阶段主要完成会话的初始化与设备端 Agent 的唤醒，采用 HTTP + MQTT + Redis 的异步协作模式。

1. 前端发起请求：前端向后端发送 HTTP 请求，申请建立远程桌面连接。

2. 后端初始化会话：

   • 生成全局唯一的 session_id。
   • 启动 WebSocket 中转服务实例，准备接收后续数据连接。
   • 在 Redis 中创建缓存标记，将当前状态设为 WAITING，并设置合理的超时时间，防止僵尸会话。
   • 通过 MQTT 向目标设备发送包含 session_id 和连接 Token 的指令。
   • 向前端返回 200 OK 及 session_id。
3. 前端启动轮询：前端获取 session_id 后，立即启动定时轮询机制（GET /status?session_id=xxx），持续查询通道准备状态。
4. Agent 响应指令：设备端 Agent 监听到 MQTT 指令后，首先连接本地 VNC 服务（默认端口 5900），随后作为 WebSocket Client 主动连接后端中继服务（ws://relay:8080?sid=xxx）。

第二阶段：数据通道绑定与桌面渲染

当 Agent 成功接入中继服务后，系统进入数据链路打通阶段，前端正式接管远程桌面渲染。

1. 状态更新：WebSocket 中转服务收到 Agent 的连接后，立即更新 Redis 中对应 session_id 的状态为 AGENT_READY。
2. 前端获取连接地址：前端轮询接口检测到 AGENT_READY 状态，后端返回该会话专属的 WebSocket 连接地址（ws_url）。
3. 建立数据连接：前端使用 noVNC 库，基于获取的 ws_url 发起新的 WebSocket 连接。noVNC 在此处充当协议转换器的角色，将 WebSocket 传输的 RFB 协议数据解析为浏览器可识别的 Canvas 绘图指令。
4. 通道绑定与转发：后端中继服务识别到前端的连接请求，将其与已建立的 Agent WebSocket 连接进行绑定。绑定成功后，中继服务开始双向透传 RFB 原始字节流，远程桌面画面正式在前端呈现。

断开处理与资源清理

为保证系统资源的合理分配与安全性，方案设计了严格的断连清理机制：

• 双向联动关闭：无论是前端浏览器关闭/刷新，还是设备端 Agent 异常断开，WebSocket 中转服务均会立即感知，并主动关闭另一端的 WebSocket 连接。
• Redis 状态清理：在连接关闭的同时，后端立即清理 Redis 中对应的会话缓存，释放状态存储空间，避免无效状态残留。
